产品详情

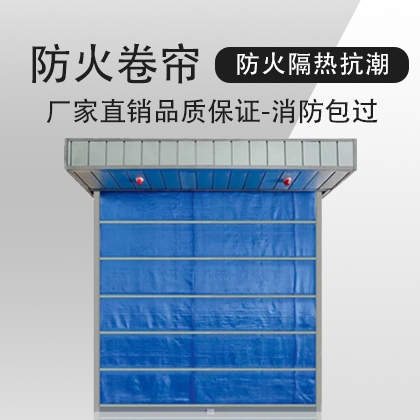

小型新国标无机防火卷帘（箱体260mm/26公分）

执行标准：GB14102.1‑2024，A类隔热型（原特级），箱体外尺寸高260mm，专门应对梁下空间狭小、吊顶高度不足，普通无机卷帘箱体320‑400mm装不下的工况。

> 注意：26公分是箱体高度（竖向占用吊顶空间），不是进深；新国标强制配置抗风杆、辅轴导向、双层防护箱体，不能为缩尺寸删减结构件。

一、核心参数限制（260箱体机型）

1. 适用洞口边界（关键）

- 很大洞口宽度：≤4000mm

- 很大洞口高度：≤3200mm

> 洞口更高更宽，帘面卷绕直径变大，260箱体装不下，会卡帘、刮破帘面，拿不到3C证书，无法验收。

2. 耐火等级：A2（2h）、A3（3h）、A4（4h），双面受火；可做b型单面受火。

3. 结构配置（新国标强制，不可省）

- 双轨双帘无机复合帘面，A1级不燃，ZA1低毒产烟，压差20Pa漏烟量≤12m³/(m²·h)

- 帘面中间内置抗风支撑架（抗风杆）

- 标配辅轴导向装置，防止帘面刮蹭

- 端板≥4.0mm，卷轴钢管≥2.5mm，箱体钢板≥0.8mm，箱体内部加无机防火防护层

- 带显示屏控制器、断电自重降落、温控释放，符合GB14102.2/14102.3

4. 安装尺寸参考

- 箱体竖向占用：260mm（梁下很小预留≥270mm，留安装间隙）

- 导轨外露型厚度≥3.0mm，导轨侧边每侧预留≥120mm安装位

- 卷轴居中安装，适合吊顶内暗装；不适合明装大洞口。

二、与常规无机卷帘对比

三、招标技术规格文本（可直接复制清单）

> 无机防火卷帘 WFJ‑A3‑(4000×3200)

1. 执行标准：GB14102.1‑2024、GB14102.2‑2024、GB14102.3‑2024，A类隔热，耐火3h，双面受火，提供对应标准的3C认证、型式检验报告，禁止旧GB14102‑2005证书产品。

2. 箱体外形高度260mm，箱体双层结构，外层钢板≥0.8mm，箱体内衬无机防护层；端板钢板≥4.0mm，卷轴钢管壁厚≥2.5mm。

3. 帘面为双轨双帘无机复合，燃烧性能A1级，产烟毒性ZA1级；帘面内部配置抗风支撑架，配置辅轴导向装置，不得删减新国标强制构件。

4. 漏烟量：压差20Pa条件下≤12m³/(m²·h)；外露导轨钢板厚度≥3.0mm。

5. 卷门机、控制器满足新国标，控制器带故障显示屏，具备断电自重降落、温控释放、消防联动功能；自重下降速度符合规范。

6. 本产品箱体260mm机型仅用于洞口宽度≤4000mm，洞口高度≤3200mm，严禁超规格使用。

四、验收重点风险提示

1. 260箱体属于小型化定制机型，3C证书里面会限定很大洞口尺寸；现场洞口不能超过证书标定宽高，超尺寸直接验收不通过。

2. 现场检查：不能为压缩箱体高度取消抗风杆、辅轴导向、箱体内部防火衬层。市面上部分老款260箱体是旧国标产品，缺少新规构件，2025‑05‑01后不能用于新建工程。

3. 梁下实际预留空间建议多留10mm以上，避免土建误差导致箱体装不进去。

4. 高度＞3.2m或宽度＞4m洞口，不能选260箱体，需要升级常规330mm以上箱体。
