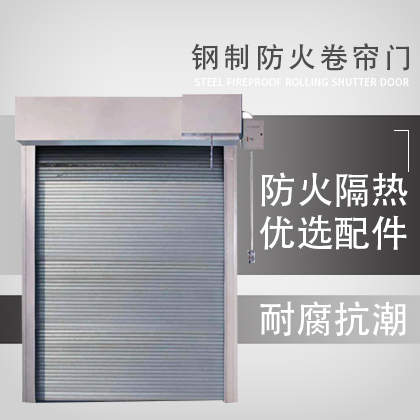

新国标无机防火卷帘（WFJ）
执行标准：GB 14102.1‑2024《防火卷帘 第1部分：通用技术条件》，2025‑05‑01强制实施，替代旧版GB14102‑2005，取消旧标准“特级防火卷帘”叫法，分为A类（隔热）、C类（非隔热），仅保留垂直降落式卷帘，取消侧向、水平卷帘。无机防火卷帘大多为A类隔热型，常用耐火等级A2、A3、A4（2h/3h/4h），分双面受火、单面受火b型。
一、核心强制材料与性能要求
1. 无机帘面
- 燃烧性能A1级，产烟毒性ZA1级；
- 50mm宽度拉伸断裂强力≥1000N；
- 耐温气候：‑20℃不脆裂，55℃不粘连；
- 单位面积质量偏差≤±6%。
2. 漏烟量：压差20Pa时≤12m³/(m²·h)，强制防烟密封。
3. 钢构件最小厚度（强制）
| 部件 | 钢板 / 钢管最小厚度 |
|---|---|
| 端板（支座） | ≥4.0mm |
| 卷轴钢管 | ≥2.5mm |
| 外露导轨 | ≥3.0mm；掩埋导轨≥1.5mm |
| 箱体、门楣、挡板 | ≥0.8mm |
| 座板 | 单板≥3.0mm，折弯成型≥1.2mm |
4. 卷门机、控制器分别执行GB14102.2、GB14102.3，控制器要求带显示屏，具备故障显示、自重降落功能，断电可依靠自重关闭卷帘。
二、与老国标（2005版）关键结构变化
1. 取消“特级防火卷帘”，统一A/C类分类；仅允许垂直式，不允许侧向、水平卷帘。
2. 必须配置帘面抗风支撑架（抗风杆），双层帘布中间内置，提升抗风压，火灾时防止帘面鼓包撕裂。
3. 增设辅轴导向装置，避免卷轴运行刮破帘面，升降更平顺。
4. 包厢（箱体）双层结构：外层钢板，内层增设无机防护层。
5. 端板加厚至4.0mm，卷轴管壁由2.0升级至2.5mm。
6. 新增强制检测项：耐风压、反复启闭耐久性、气候耐受性、产烟毒性、漏烟量。
7. 帘面嵌入导轨深度按宽度加大，大跨度卷帘每增加1m，嵌入深度同步增加。
三、型号示例
> WFJ‑A4‑(5000×4000)
- WFJ：无机防火卷帘；A：A类隔热；4：耐火4h；5000×4000：宽×高（mm）；带b代表单面受火。
四、适用场景
商场、地下车库、厂房、物流仓储、地下室防火分区分隔，需要同时满足耐火+隔热+防烟的位置优先选用A类无机防火卷帘。
五、验收核查要点（现场可核对）
1. 产品3C证书、型式检验报告，证书标准号必须为GB14102.1‑2024，不能再用老2005版证书。
2. 肉眼确认：内部抗风支架、辅轴装置、双层箱体、端板厚度。
3. 通电测试：断电自重下降、控制器故障显示、限位、下降速度。
4. 核对铭牌：型号、耐火类别A/C、耐火时间、受火面、生产信息。
> 提示：老标准库存产品有过渡期，新建项目2025‑05‑01之后竣工验收必须执行GB14102.1‑2024。
